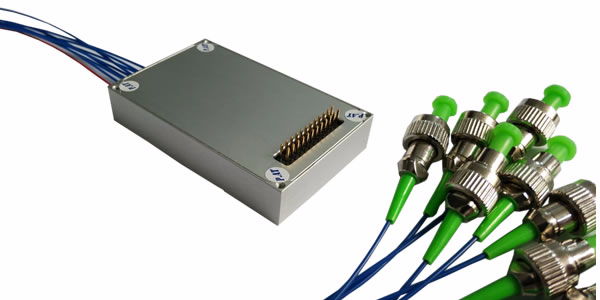

1×N 光开关模块是四川莱特索斯光电科技有限公司所开发的一种具有多通道光路切换作用功能的光学器件,广泛应用于各种光通信、测试系统中。
应用范围
光传输系统中的多路光监控;
LAN 多光源/探测器自动换接、光传感多点动态监测系统;
光测试系统中用于光纤、光器件、光网络和野外工程光缆测试;
光器件装调。
产品特点
低损耗、高可靠性;
简单的并行接口控制;
模块化设计。
工作波长: 1260~1650nm (SM) 850~1310/1310~1680nm (MM)或用户指定
光纤类型: SM/MM50/MM62.5 或用户指定
光纤套管: Φ0.9/2.0/3.0 或用户指定
光纤长度: 1.0m 或用户指定
接头形式: FC/SC/LC(PC/APC) 或用户指定
插入损耗: ≤1.0dB (典型值:0.8dB)
重 复 性: ≤±0.05dB
回波损耗PC:≥50dB (SM) ≥30dB (MM) APC:≥55dB(SM) ≥35dB (MM)
串音: ≥60dB
切换时间: ≤10ms(相邻通道顺序切换)
寿命: ≥3×107 次
控制接口: DB15F(TTL 电平)或用户指定
工作温度: -20℃~+60℃
储藏温度: -40℃~+70℃
电源要求: 5V DC, 0.5A (电机电源) 5V DC, 0.1A (数字电路电源)
注:用户指定要求以及详细指标以合同或订货信息为准。
